Prodotti
PCB flessibile
  • PCB flessibilePCB flessibile
  • PCB flessibilePCB flessibile
  • PCB flessibilePCB flessibile

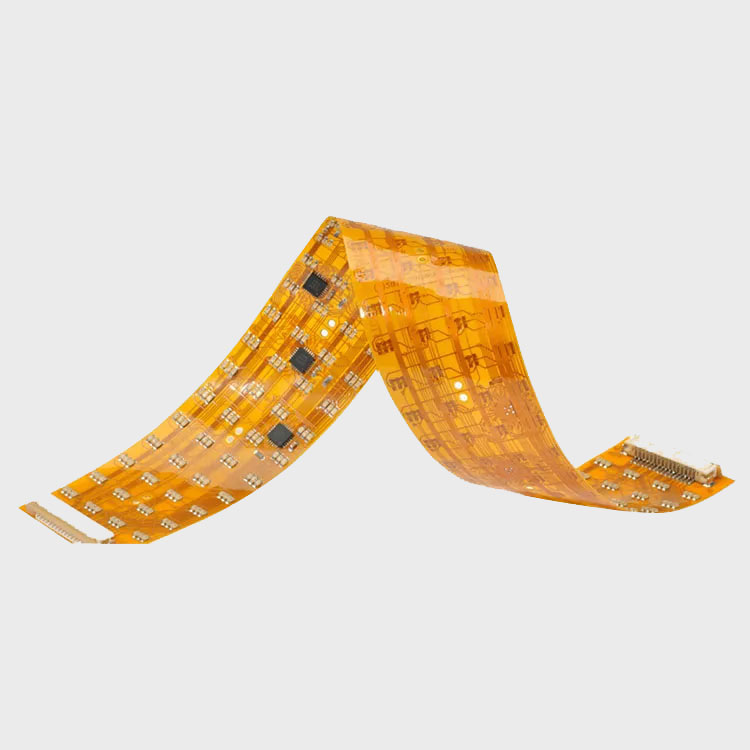

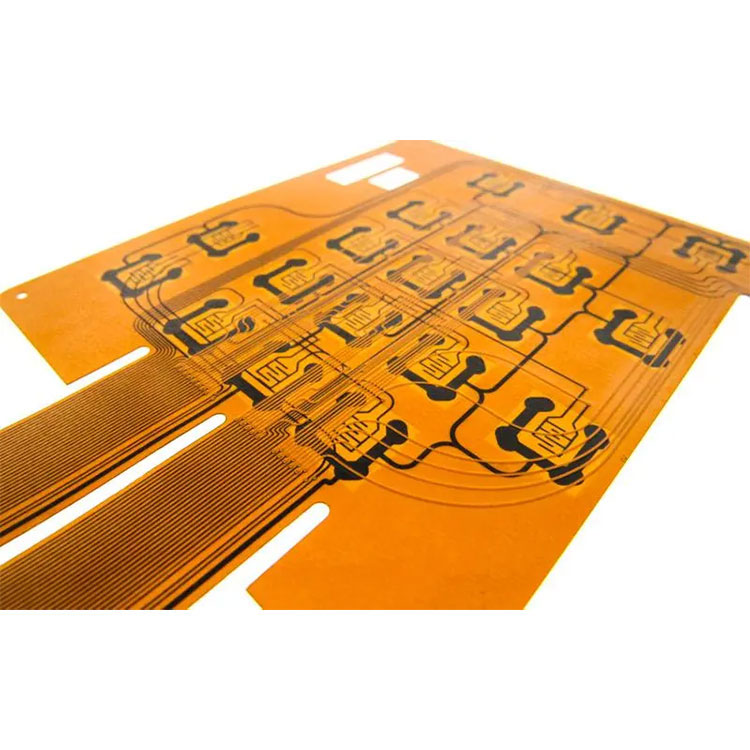

PCB flessibile

Il PCB flessibile offerto da Hayner PCB è progettato per soddisfare o superare gli standard del settore, garantendo prestazioni costanti e affidabilità a lungo termine. In qualità di fornitore di fiducia, Hayner PCB offre soluzioni personalizzate per soddisfare le esigenze specifiche dei propri clienti, garantendo un'integrazione perfetta e prestazioni ottimali. Con il suo impegno per la qualità, l'innovazione e la soddisfazione del cliente, Hayner PCB è il partner ideale per le aziende che cercano PCB flessibili di alta qualità dalla Cina.

Dal prototipo alla produzione, Hayner PCB soddisfa tutte le tue esigenze di PCB flessibili.

In qualità di fornitore leader di PCB flessibili, la nostra conoscenza ed esperienza nella produzione di circuiti stampati flessibili può fornire PCB flessibili avanzati in base alle esatte specifiche del tuo progetto.

Con una gamma di funzionalità, materiali e configurazioni, non richiediamo alcun importo minimo di prodotto sugli ordini e promettiamo sempre un prezzo competitivo e un servizio clienti imbattibile.

Siamo in vantaggio competitivo nel settore dei PCB.


Qui a Hayner PCB possiamo fornire molti tipi di PCB flessibili, in base al numero di strati, come PCB flessibili su un solo lato, PCB flessibili su entrambi i lati e PCB flessibili multistrato. Sono tutti tipi comuni di PCB flessibili.


Grazie al nostro forte team di ingegneria, acquisti, produzione e qualità, siamo uno dei produttori di PCB flessibili più affidabili in Cina. Vi preghiamo di contattarci liberamente quando avete preventivi PCB flessibili.



Cos'è il PCB flessibile


Un Flex PCB o FPCB è l'abbreviazione di circuito stampato flessibile. Si tratta di una disposizione modellata di circuiti stampati e componenti che utilizza materiale a base flessibile con o senza rivestimento flessibile. È un PCB sottile, leggero e pieghevole realizzato in FCCL (laminato rivestito di rame flessibile) e materiali PCB flessibili PI (poliimmide) o PET (poliestere).



I tipi più comuni di circuiti stampati flessibili utilizzati oggi, tra cui:

Circuiti flessibili unilaterali

Circuiti flessibili bifacciali

Circuiti flessibili multistrato

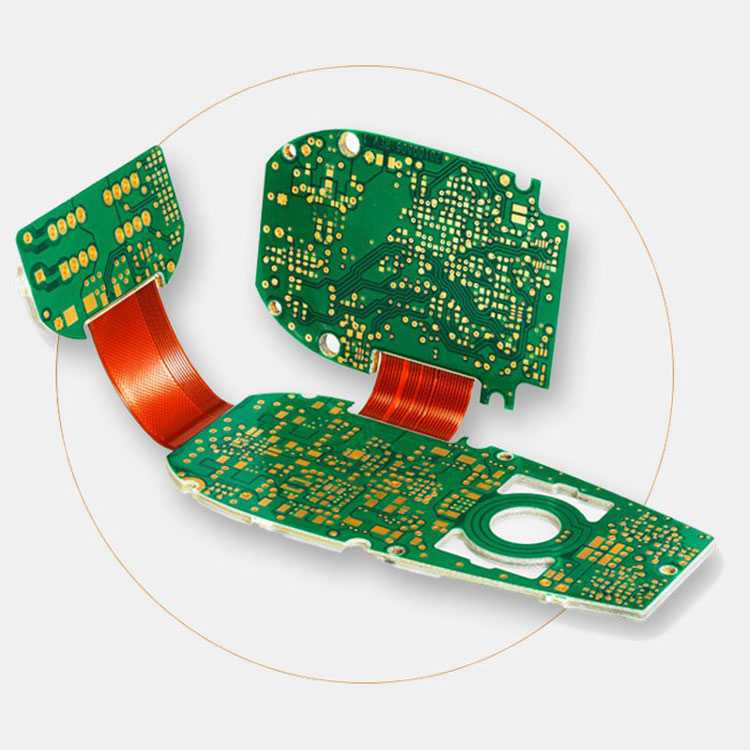

Circuiti rigido-flessibili

Vantaggio del PCB flessibile

I circuiti stampati flessibili presentano numerosi vantaggi rispetto a un PCB rigido. Sono utilizzati nell'elettronica di consumo, nell'elettronica indossabile, nelle luci automobilistiche, nelle apparecchiature mediche, nei display LED, nelle batterie al litio, ecc.


1. Sottile, leggero e ad alta densità. Flex PCB riduce i prodotti elettronici dal 40% al 60% di spazio e dal 60% all'80% di peso. Soddisfano la tendenza della linea sottile e dell'alta densità.

2. Pieghevole, pieghevole e ruotabile. L'FPC può muoversi e allungarsi nello spazio 3D per ottenere l'integrazione di assemblaggio e connessione.

3. Buona resistenza allo strappo, piccole variazioni di dimensione (entro lo 0,1%) ad una temperatura elevata di 300°C



Applicazioni del PCB flessibile:


Elettronica commerciale: un terzo del volume delle vendite di circuiti stampati flessibili proviene dalla tecnologia informatica, ovvero da stampanti, scanner, dispositivi intelligenti e altro ancora.

Automotive - Il secondo settore più grande per i PCB flessibili è quello dei veicoli. Man mano che le auto iniziano a includere più sensori ed elettronica per qualsiasi cosa, dal controllo del clima e dal software GPS ai cruscotti e alle telecamere per la retromarcia, i PCB flessibili consentono sia lo spazio assegnato che le prestazioni termiche.

Aerospaziale: i PCB flessibili sono particolarmente adatti per applicazioni aerospaziali come i satelliti.

Dispositivi medici: con l'evolversi della tecnologia medica, i dispositivi indossabili sono diventati una caratteristica fondamentale negli ultimi decenni. I circuiti stampati flessibili offrono una maggiore durata per questi dispositivi, poiché possono rispecchiare le forme presenti nel corpo. Gli apparecchi acustici, i sensori vitali e altro ancora utilizzano tutti circuiti stampati flessibili per sfruttare prestazioni elevate in grado di resistere all'usura.



Capacità flessibili di produzione e assemblaggio di PCB


Specifiche

Capacità

Materiale PCB

PCB flessibile (rame PI, PET, RA, rame ED ecc.)

Tipi di PCB flessibili

PCB flessibile a singola/doppia faccia

PCB flessibile multistrato

Strati

PI FPC: 1-10 strati

FPC trasparente in PET: 1-6 strati

Spessore del rame

25um-3oz

Spessore del pannello

0,05-0,35 mm, lo spessore normale è 0,2 mm

Copertura

Linea per registrazione PAD, 6mil

minimo Dimensione del foro

Trapano meccanico da 0,2 mm

Trapano laser da 4mil

Interlinea minima /

Larghezza linea minima

1,6 milioni

1,6 milioni

minimo Ponte maschera di saldatura

0,08 mm

Massimo. Dimensioni della produzione

400x510mm

Controllo dell'impedenza

50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω

Proporzioni

15:1

Bloccare la capacità dei visti

0,2-0,8 mm

Norma PCB

Norma IPC-II

Deformazione e torsione

0,75%

Certificato

ISO9001.IATF16949.RoSH.UL.
