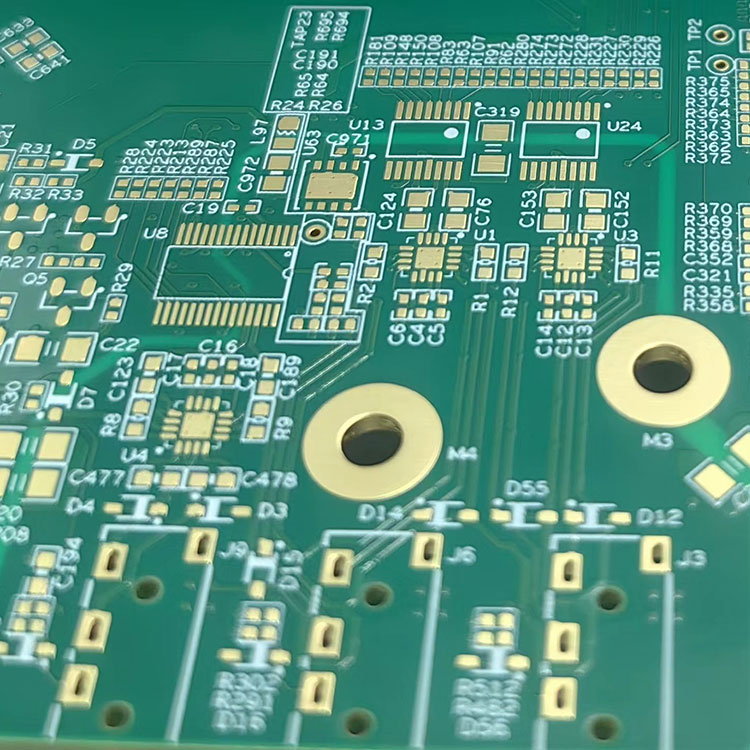

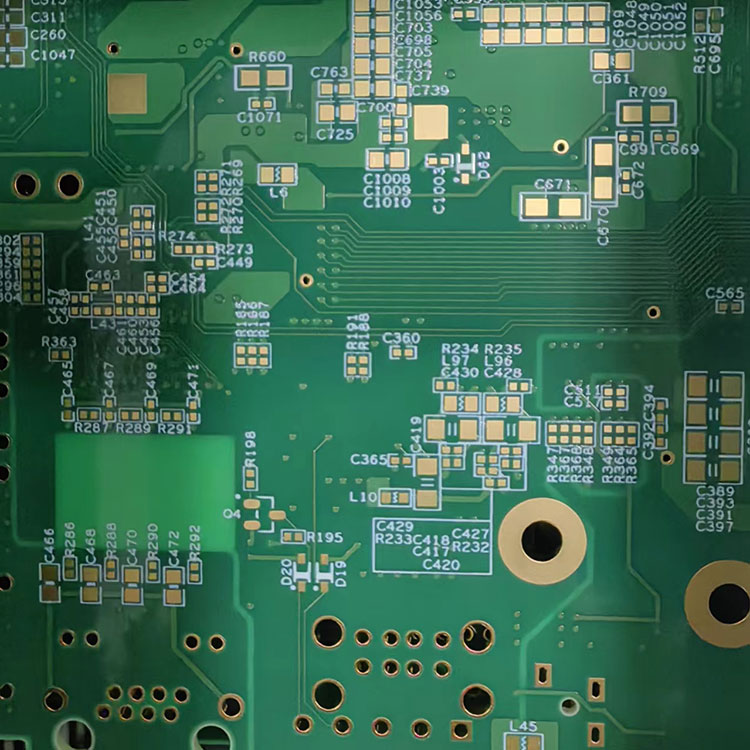

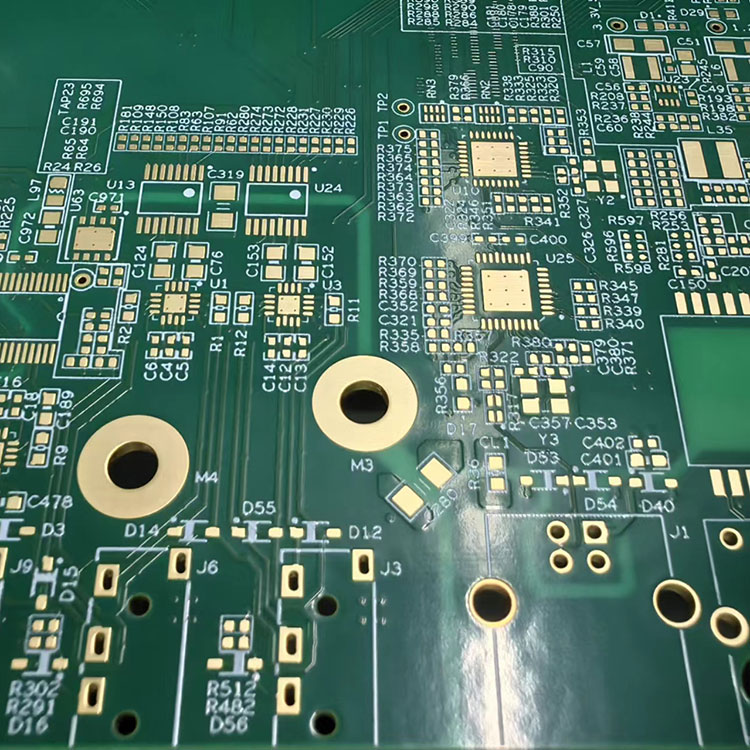

I principali prodotti Hayner PCB HDI PCV HDI PCB (PCB di interconnessione ad alta densità), fabbricato in Cina da un produttore molto rispettato e fornitore affidabile, incarna gli ultimi progressi nella tecnologia dei circuiti stampati. Questo prodotto innovativo è progettato per soddisfare la domanda sempre crescente di dispositivi elettronici più piccoli, più veloci e più complessi, offrendo prestazioni e qualità eccezionali.
Circuiti stampati HDI (High Density Interconnect).
In qualità di produttore e fornitore di primo livello, Hayner PCB impiega metodi di produzione all'avanguardia e materiali di prima qualità per realizzare PCB HDI con densità e interconnettività senza precedenti. La tecnologia HDI consente la creazione di linee e spazi più sottili, nonché un numero maggiore di strati, risultando in PCB compatti e altamente funzionali.
La qualità è al centro di tutto ciò che fa Haina e il PCB HDI non fa eccezione. Rigorose misure di controllo della qualità vengono implementate durante tutto il processo di produzione per garantire che ogni PCB soddisfi o superi gli standard del settore. Questo impegno verso l'eccellenza si traduce in PCB HDI affidabili, durevoli e in grado di supportare i progetti elettronici più avanzati.
Che tu stia sviluppando smartphone, dispositivi indossabili, apparecchiature mediche o altri prodotti high-tech, il PCB HDI di Hayner PCB è la scelta perfetta per le tue esigenze di interconnessione ad alta densità. Le sue prestazioni e qualità superiori lo rendono una risorsa inestimabile per progettisti e ingegneri che cercano di creare la prossima generazione di dispositivi elettronici.
Hayner PCB: produttore avanzato di PCB HDI di alta qualità
Hayner PCB, in qualità di importante produttore e fornitore con sede in Cina di PCB HDI (High Density Interconnect), offre prodotti avanzati e di alta qualità che soddisfano rigorosi standard di settore. Grazie alla nostra competenza tecnica nel campo elettronico, garantiamo prezzi competitivi senza sacrificare la qualità, rendendoci un partner affidabile per tutte le vostre esigenze PCB.
Cos'è il PCB HDI
HDI è l'abbreviazione di interconnessione ad alta densità, i circuiti stampati sono circuiti stampati con una densità di cablaggio per unità di area maggiore rispetto ai circuiti stampati tradizionali.
Le schede HDI contengono vie cieche e/o interrate e spesso contengono microvie di diametro pari o inferiore a 0,006. Hanno una densità di circuiti maggiore rispetto ai circuiti tradizionali.
Schede HDI, una delle tecnologie in più rapida crescita nei PCB.
Al giorno d'oggi, i PCB HDI sono sempre più utilizzati e hanno fatto una grande differenza per il progresso tecnologico nell'industria elettronica.
Vantaggio del PCB HDI
Il vantaggio principale dei circuiti stampati HDI è la capacità di “fare di più con meno”;
1. Più piccolo e più veloce: la tecnologia dei circuiti stampati si è evoluta con il cambiamento tecnologico che richiede prodotti più piccoli e più veloci.
Le schede HDI sono più compatte e hanno via e pad più piccoli
, tracce e spazi in rame. Di conseguenza, gli HDI hanno un cablaggio più denso che si traduce in PCB più leggeri, più compatti e con un numero di strati inferiore. Invece di utilizzare pochi PCB in un dispositivo, una scheda HDI può ospitare la funzionalità delle schede utilizzate in precedenza.
2. Efficacia in termini di costi: il processo HDI può ridurre in una certa misura il costo del PCB.Quando la densità del PCB aumenta oltre gli 8 strati, il costo di fabbricazione con la tecnologia HDI sarà inferiore a quello del tradizionale processo di laminazione complesso. Per ridurre le dimensioni e il peso delle schede multistrato e per richiedere funzionalità e affidabilità dei prodotti, il PCB HDI è una buona soluzione.
se adeguatamente pianificati, i costi complessivi sono ridotti grazie al minor numero di strati necessari e alle dimensioni più piccole/al minor numero di schede necessarie rispetto ai PCB standard.
3. Time-to-market più rapido: l'efficienza della progettazione nella produzione di PCB HDI significa time-to-market più rapido. Grazie al facile posizionamento dei componenti, dei vias e delle prestazioni elettriche, è necessario meno tempo per completare il processo di progettazione e test dei PCB HDI.
4. 4.Migliore affidabilità: i Microvia hanno un'affidabilità molto migliore rispetto ai tipici fori passanti grazie all'uso di proporzioni più piccole; sono più affidabili dei fori passanti, garantendo agli HDI prestazioni eccezionali con materiali e componenti migliori.
Applicazioni del PCB HDI:
I vantaggi sopra spiegati rendono questi PCB HDI adatti all'uso in numerose applicazioni, tra cui telefoni cellulari, computer portatili, apparecchiature mediche, elettronica automobilistica e altre.
Capacità di produzione e assemblaggio di PCB HDI
Specifiche
Capacità
Materiale PCB HDI
FR-4, HI Tg, Rogers, Taconic, Argon ecc.
Strato PCB HDI
1-30 strati
Tipi di PCB HDI
mono/bifacciale, multistrato
Spessore del rame
1-6 once
Spessore del pannello
S/D 0,2-0,7 mm, multistrato: 0,40-7,0 mm
Finitura superficiale
HASL, OSP, Oro ad immersione, Flash Gold Finger
minimo Dimensione del foro
Trapano meccanico da 0,2 mm
Trapano laser da 4mil
Interlinea minima /
Larghezza linea minima
6mil
6mil
minimo Ponte maschera di saldatura
0,08 mm
Massimo. Dimensioni della produzione
400x510 mm
Controllo dell'impedenza
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω
Proporzioni
15:1
Tramite capacità di collegamento
0,2-0,8 mm
Norma PCB
Norma IPC-II
Deformazione e torsione
0,75%
Certificato
ISO9001.IATF16949.RoSH.UL.
Controllo di qualità
Raggi X, test AOI, test funzionale (test al 100%)
Consegna
PCB 3-7 giorni, PCBA 2-3 settimane
Capacità di produzione di PCB Hayner:
Sette linee di produzione SMT --10 milioni di punti/giorno
Quattro linee di produzione THT --- 0,50 milioni di punti/giorno
Tre linee di assemblaggio finale ---- 15.000 pezzi al giorno
Una stanza di invecchiamento ------2.000 pezzi al giorno
Per domande riguardanti la fabbricazione di PCB, l'assemblaggio di PCB, PCB ad alta Tg, lasciaci il tuo indirizzo email e ti contatteremo entro 24 ore.
