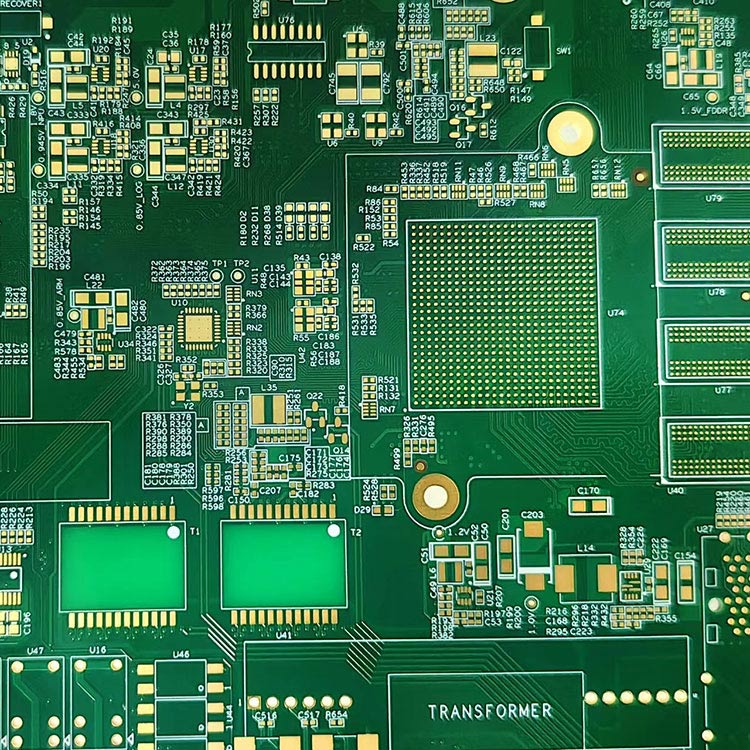

Essendo il "centro nevralgico" dei dispositivi elettronici, il livello di produzione dei PCB (circuiti stampati) influisce direttamente sulle prestazioni e sulla stabilità del dispositivo. Con la crescente domanda di "miniaturizzazione, elevata integrazione e lunga durata" in settori quali smartphone, elettronica automobilistica e controllo industriale,Fabbricazione di PCB—con i suoi processi precisi e la sua adattabilità flessibile—è diventato un anello chiave a sostegno dello sviluppo dell'industria elettronica. Le sue quattro caratteristiche principali sono strettamente allineate alle esigenze del settore.
La miniaturizzazione dei dispositivi elettronici ha portato alla continua riduzione delle larghezze delle linee dei PCB e dei diametri dei fori, rendendo la produzione ad alta precisione un vantaggio competitivo fondamentale:
Viene adottata la tecnologia Laser Direct Imaging (LDI), che consente il controllo della larghezza e dell'interlinea della linea entro 0,05–0,1 mm, solo 1/3 di quanto ottenibile con i processi tradizionali. Ciò soddisfa le esigenze di "cablaggio ad alta densità" di smartphone e dispositivi indossabili;
La precisione di foratura raggiunge ±0,01 mm, consentendo la lavorazione di microfori ciechi inferiori a 0,15 mm. Ciò consente di integrare più componenti nell'area limitata di un PCB. Ad esempio, il PCB di uno smartwatch può integrare più moduli (comunicazione, rilevamento, alimentazione, ecc.), aumentando la densità funzionale del 40% rispetto ai PCB tradizionali.
Fabbricazione di PCBcoinvolge oltre 20 processi principali e la collaborazione dell’intero processo è fondamentale per la garanzia della qualità:
Ogni collegamento, dal taglio del substrato e dall'incisione del circuito alla stampa della maschera di saldatura e all'ispezione del prodotto finito, richiede un controllo preciso. Ad esempio, il processo di incisione utilizza un sistema di spruzzatura automatizzato e l'errore di uniformità dell'incisione del circuito è ≤5%. Ciò evita cortocircuiti del dispositivo causati da circuiti irregolari;
L'introduzione della tecnologia di ispezione ottica automatica (AOI) ha un tasso di copertura di rilevamento fino al 99,8%, in grado di identificare rapidamente difetti come spazi tra linee e offset dei pad e controllare il tasso di difetti del prodotto finito al di sotto dello 0,5%. È adatto a scenari con severi requisiti di affidabilità come l'elettronica automobilistica e le apparecchiature mediche.
I dispositivi elettronici in diversi campi hanno requisiti significativamente diversi per le proprietà dei materiali PCB e i produttori possono adattarsi in modo flessibile:
Le apparecchiature di comunicazione ad alta frequenza (ad esempio, stazioni base 5G) utilizzano substrati Rogers ad alta frequenza, con errore di stabilità costante dielettrica ≤2%, riducendo la perdita di trasmissione del segnale del 30%;
I PCB per l'elettronica automobilistica utilizzano substrati FR-4 resistenti alle alte temperature, che possono sopportare cicli di temperatura alta-bassa di -40℃~125℃. Ciò soddisfa le esigenze di ambienti ad alta temperatura come vani motore e pile di ricarica, con una durata di oltre 10 anni, il doppio di quella dei normali PCB.
Di fronte a politiche ambientali più rigorose, PCB Fabrication sta accelerando l’uso di processi ecologici:
Vengono promossi processi di saldatura senza piombo, con contenuto di piombo ≤1000 ppm, e questo soddisfa lo standard RoHS dell'UE;
Vengono istituiti sistemi di riciclaggio delle acque reflue e il tasso di recupero delle acque reflue di incisione raggiunge oltre il 95%. Inoltre, le concentrazioni di emissioni di metalli pesanti sono inferiori del 50% rispetto ai limiti nazionali. Inoltre, vengono utilizzati substrati riciclabili per ridurre i rifiuti solidi industriali, e questo si adatta alla tendenza della “produzione a basse emissioni di carbonio” dell’industria elettronica.
| Caratteristiche principali | Indicatori fondamentali | Scenari adattati | Valore chiave |
|---|---|---|---|
| Produzione ad alta precisione | Larghezza della linea: 0,05–0,1 mm; Precisione di foratura: ± 0,01 mm | Smartphone, dispositivi indossabili | Integrazione ad alta densità, riducendo le dimensioni del dispositivo |
| Collaborazione multiprocesso | Tasso di rilevamento AOI: 99,8%; Tasso di difetti: ≤0,5% | Elettronica automobilistica, apparecchiature mediche | Controllo di qualità rigoroso, miglioramento dell'affidabilità del dispositivo |
| Adattamento flessibile dei materiali | Perdita dielettrica del substrato ad alta frequenza: ≤0,002; Resistenza alla temperatura: -40~125℃ | Stazioni base 5G, pile di ricarica per automobili | Prestazioni corrispondenti allo scenario, prolungamento della durata |
| Produzione verde | Contenuto di piombo: ≤1000 ppm; Tasso di recupero delle acque reflue: 95% | Dispositivi elettronici in tutti i campi | Rispettare gli standard ambientali, ridurre l'inquinamento |
Ora,Fabbricazione di PCBsi sta sviluppando verso “intelligentizzazione e flessibilità”: vengono introdotti sistemi di ottimizzazione dei parametri di processo basati sull’intelligenza artificiale per regolare la temperatura e la pressione di attacco in tempo reale; La tecnologia flessibile di fabbricazione di PCB è sviluppata per adattarsi a dispositivi emergenti come smartphone pieghevoli e sensori flessibili. Essendo la "pietra angolare" dell'industria elettronica, la fabbricazione di PCB continuerà a potenziare l'innovazione dei dispositivi attraverso aggiornamenti tecnologici, e ciò promuove lo sviluppo di alta qualità dell'industria elettronica.
