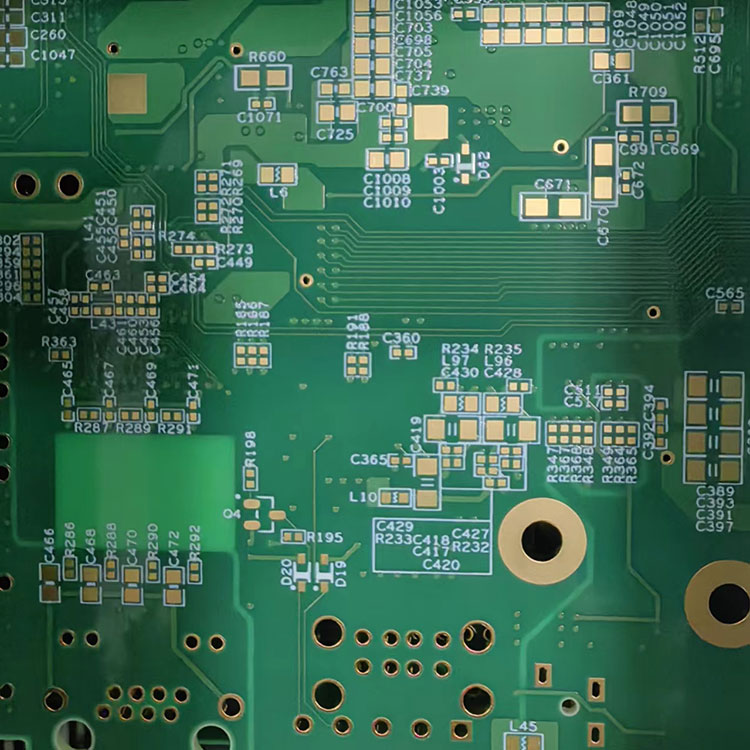

I circuiti stampati High Density Interconnect (HDI) rappresentano una classe raffinata di tecnologia dei circuiti progettata per soddisfare la crescente domanda di dispositivi elettronici compatti, leggeri e ad alte prestazioni.PCB HDIle strutture incorporano microvie, tracce sottili, componenti a passo ridotto e impilamento multistrato per fornire una maggiore densità di cablaggio con ingombri ridotti. Lo scopo di questo articolo è esplorare cosa sono i PCB HDI, perché sono essenziali per l’elettronica di oggi, come funzionano in diverse applicazioni e quali tendenze determineranno il loro sviluppo futuro.
I PCB HDI risolvono la sfida del routing denso nell'elettronica avanzata come smartphone, dispositivi indossabili, sistemi di controllo automobilistico, moduli miniaturizzati medici, hardware di comunicazione 5G, apparecchiature di automazione industriale ed elettronica aerospaziale. Le loro prestazioni elettriche migliorate e la struttura salvaspazio li rendono ideali per i dispositivi che richiedono una trasmissione rapida del segnale, maggiore affidabilità e ridotte interferenze elettromagnetiche.
Una comprensione professionale delle caratteristiche dei PCB HDI può essere notevolmente rafforzata esaminandone le specifiche tecniche. Di seguito è riportato un elenco di parametri che delinea gli attributi strutturali e prestazionali chiave comunemente richiesti nel settore.
| Parametro | Specifica |
|---|---|
| Conteggio degli strati | 4-20 livelli o configurazioni personalizzate |
| Tramite struttura | Microvie, vie interrate, vie cieche, impilate o sfalsate |
| Larghezza/spazio minimo della linea | Fino a 50/50 μm a seconda della capacità |
| Spessore dielettrico | 40–100 μm in base al design |
| Spessore del rame | 0,5–2 once a seconda dei requisiti attuali |
| Opzioni materiali | FR4 High-Tg, poliimmide, resina BT, materiali privi di alogeni |
| Proporzioni | Tipicamente 0,75:1 per le microvie |
| Maschera per saldatura | LPI, opaco, lucido, molteplici opzioni di colore |
| Finitura superficiale | ENIG, ENEPIG, argento per immersione, stagno per immersione, OSP |
| Controllo dell'impedenza | Tolleranza ±10% o più ristretta |
| Conducibilità termica | Da 0,3 W/m·K a 2,0 W/m·K a seconda del materiale |
| Test di affidabilità | Cicli termici, IST, resistenza CAF, analisi microsezione |
Questi parametri aiutano a definire le prestazioni meccaniche, elettriche e termiche di un PCB HDI, garantendo la compatibilità con pacchetti di semiconduttori ad alta densità come BGA, CSP, LGA e moduli SoC avanzati.
L'adozione della tecnologia PCB HDI è aumentata notevolmente grazie ai vantaggi prestazionali unici che offre nella moderna ingegneria elettronica. Per comprendere perché i PCB HDI superano i PCB convenzionali è necessario esaminarne i vantaggi strutturali, il comportamento elettrico e la flessibilità di utilizzo.
I PCB HDI supportano tecnologie di packaging avanzate, consentendo l'integrazione di più componenti in aree più piccole. Ciò è essenziale per l'elettronica di consumo e i moduli industriali compatti.
Percorsi del segnale più brevi riducono il ritardo di propagazione, migliorano l'integrità del segnale e supportano circuiti ad alta velocità e ad alta frequenza come moduli RF, antenne 5G e interfacce di memoria a larghezza di banda elevata.
La struttura compatta e la distribuzione ottimizzata del rame migliorano l'efficienza di dissipazione del calore. Ciò è particolarmente importante nei dispositivi con elaborazione dati continua o pesante.
L'impilamento coerente dei livelli e l'impedenza controllata aiutano a ridurre al minimo la diafonia, rendendo HDI una soluzione ideale per comunicazioni sensibili, navigazione ed elettronica medica.
Nonostante gli strati dielettrici sottili e le tracce sottili, i PCB HDI offrono una maggiore integrità meccanica, rendendoli adatti per dispositivi indossabili, ambienti automobilistici e dispositivi industriali resistenti alle vibrazioni.
Strutture come 1+N+1, 2+N+2 o anche 3+N+3 consentono il routing complesso necessario per processori e sistemi di memoria che richiedono connettività a più livelli.
Queste caratteristiche prestazionali evidenziano il motivo per cui i PCB HDI sono ampiamente utilizzati nei dispositivi IoT, nell’hardware di comunicazione e nell’elettronica automobilistica avanzata. I vantaggi non si limitano alla riduzione delle dimensioni; si estendono alla fedeltà del segnale, alla durata e all'affidabilità a livello di sistema.
Per comprendere in che modo i PCB HDI supportano sistemi moderni e sofisticati, è fondamentale esplorarne il funzionamento strutturale, i processi di produzione e i concetti pratici di progettazione ingegneristica.
Le microvia sono fori estremamente piccoli praticati al laser che collegano strati adiacenti. Il loro diametro ridotto riduce i requisiti di spazio, consentendo un percorso più denso e un migliore flusso di corrente. I microvia impilati consentono alle connessioni ad alta corrente o ad alta velocità di passare attraverso più strati senza influire sulla qualità del segnale.
I PCB HDI sono spesso prodotti attraverso un processo di accumulo multistrato. I gruppi di strati sono laminati in più fasi, consentendo il posizionamento preciso di vie cieche e interrate. Ciò fornisce soluzioni di routing efficaci per circuiti integrati con numero elevato di pin.
Il design a impedenza controllata e lo spessore dielettrico preciso rendono i PCB HDI ideali per segnali differenziali ad alta velocità come circuiti USB 3.2, HDMI 2.1, PCIe e RF.
Passaggi termici, monete di rame che diffondono il calore e strati di base metallici vengono spesso aggiunti per migliorare la conduttività termica e garantire un funzionamento stabile nei moduli ad alta potenza.
I processi avanzati di imaging e incisione consentono larghezze di linea fino a 50 μm, consentendo un instradamento preciso sotto i componenti BGA e risparmiando spazio sulla scheda per funzionalità aggiuntive.
I materiali resistenti al CAF e i rigorosi test del ciclo termico garantiscono che i PCB HDI mantengano la stabilità in ambienti difficili come centraline automobilistiche, moduli di controllo aerospaziali e sistemi di alimentazione industriali.
Integrando queste tecniche di produzione e progettazione, i PCB HDI fungono da nuclei funzionali per prodotti che richiedono miniaturizzazione senza compromettere le prestazioni elettriche, termiche o meccaniche.
Poiché i prodotti elettronici si evolvono continuamente, anche la tecnologia PCB HDI si sta trasformando per soddisfare richieste di prestazioni più elevate. Numerose tendenze future evidenziano la direzione dello sviluppo dei PCB HDI.
I PCB HDI sono essenziali per i moduli di segnale 5G perché richiedono uno stretto controllo dell'impedenza e materiali a bassissima perdita. La comunicazione 6G di prossima generazione richiederà strutture HDI ancora più avanzate.
Si prevede che le future schede HDI incorporeranno componenti passivi o addirittura chip attivi direttamente all'interno degli strati della scheda, riducendo lo spessore complessivo del dispositivo e migliorando i percorsi del segnale.
I dispositivi indossabili, gli impianti medici e i dispositivi pieghevoli stanno spingendo la domanda di schede HDI semiflessibili che combinino rigidità e flessione flessibile.
I materiali a basso Df e basso Dk diventeranno standard per supportare interfacce digitali ad altissima velocità e applicazioni di comunicazione mmWave.
I requisiti di sostenibilità continueranno a guidare l’adozione di resine prive di alogeni, finiture superficiali senza piombo e tecnologie di produzione più ecologiche.
Sebbene non venga discussa direttamente nel contenuto dell'articolo, la domanda del mercato di dispositivi compatti, efficienti e ad alta densità di elaborazione stimola indirettamente l'adozione di strutture PCB HDI.
Queste tendenze indicano che i PCB HDI manterranno una posizione essenziale nella progettazione di prodotti avanzati in vari settori, dall’elettronica di consumo ai sistemi industriali e automobilistici.
D: Qual è la differenza principale tra un PCB HDI e un PCB multistrato standard?
UN:Un PCB HDI incorpora microvie, linee più sottili e posizionamento dei componenti ad alta densità, consentendo strutture compatte e prestazioni elettriche superiori. I PCB standard utilizzano vie più grandi e hanno una densità di instradamento inferiore, il che li rende meno adatti a dispositivi miniaturizzati o circuiti ad alta velocità.
D: In che modo la struttura PCB HDI migliora l'integrità del segnale nelle applicazioni ad alta frequenza?
UN:I percorsi del segnale più brevi, l'impedenza strettamente controllata, la riduzione tramite stub e gli stackup di livelli ottimizzati riducono al minimo la perdita, la riflessione e la diafonia. Queste funzionalità creano un ambiente stabile per i segnali ad alta frequenza e garantiscono prestazioni costanti nei dispositivi di comunicazione e informatici.
La tecnologia PCB HDI continua a svolgere un ruolo fondamentale nel plasmare il futuro della progettazione elettronica avanzata. Grazie alla sua capacità di fornire strutture compatte, supportare componenti ad alta densità, fornire prestazioni elettriche migliorate e garantire un funzionamento affidabile, è diventato fondamentale in settori che vanno dalla comunicazione e dall'informatica alle applicazioni automobilistiche e mediche. Con l’aumento della domanda di dispositivi elettronici più piccoli, più veloci e più potenti, i PCB HDI continueranno ad evolversi attraverso materiali avanzati, componenti incorporati e tecniche di produzione innovative.
