PCB Rogersi materiali sono ampiamente utilizzati nelle applicazioni elettroniche ad alta frequenza e ad alta velocità in cui le schede FR4 standard non riescono a mantenere l'integrità del segnale. Questo articolo esplora come funziona la tecnologia PCB Rogers, perché è preferita nei circuiti RF e a microonde e come gli ingegneri possono risolvere sfide di progettazione comuni come perdita di segnale, instabilità dielettrica e gestione termica. Fornisce inoltre confronti pratici, approfondimenti sulla progettazione e indicazioni applicative per aiutare ingegneri e acquirenti a prendere decisioni informate.

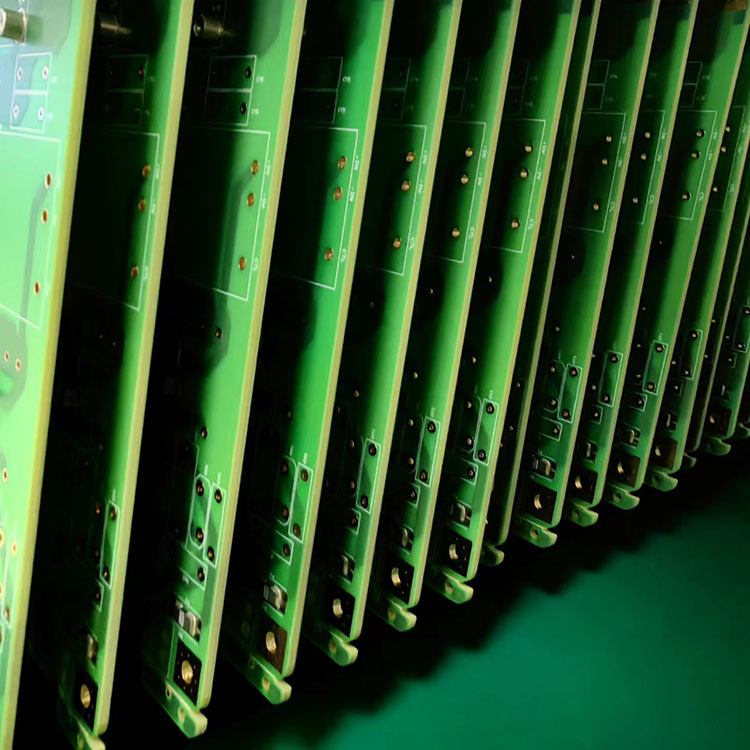

Un PCB Rogers è un circuito stampato ad alte prestazioni costruito utilizzando laminati specializzati sviluppati da Rogers Corporation. A differenza dei tradizionali materiali FR4, i laminati Rogers sono progettati per una costante dielettrica stabile (Dk), una bassa perdita di segnale e un'eccellente affidabilità termica. Queste proprietà li rendono ideali per applicazioni ad alta frequenza in cui l'integrità del segnale è fondamentale.
I materiali Rogers comuni includono le serie RO4350B, RO4003C e RT/duroid, ciascuno ottimizzato per diversi requisiti di progettazione RF e microonde.
Nei moderni sistemi di comunicazione, anche una minima distorsione del segnale può portare a gravi problemi di prestazioni. I PCB Rogers risolvono questo problema attraverso un comportamento dielettrico controllato e valori tangenti di perdita bassi.
Questi vantaggi rendono i materiali Rogers essenziali nell'ingegneria RF, dove precisione e affidabilità non sono negoziabili.
| Caratteristica | PCB Rogers | Scheda FR4 |
|---|---|---|
| Stabilità costante dielettrica | Molto alto | Moderare |
| Perdita di segnale | Molto basso | Più alto |
| Gamma di frequenza | Microonde/RF (GHz) | Frequenza da bassa a media |
| Prestazioni termiche | Eccellente | Standard |
| Costo | Più alto | Inferiore |
Mentre FR4 è adatto per l'elettronica generale, Rogers PCB è specificamente progettato per ambienti critici per le prestazioni.
I materiali PCB Rogers sono ampiamente utilizzati nelle industrie che richiedono precisione ad alta frequenza:
Queste applicazioni richiedono una trasmissione stabile del segnale con una distorsione minima, rendendo i materiali Rogers la scelta preferita.
La progettazione con Rogers PCB richiede un'attenzione particolare ai parametri elettrici e meccanici. Di seguito sono riportate le migliori pratiche essenziali:
Una progettazione non corretta può portare alla riflessione del segnale, alla perdita di inserzione e alla ridotta efficienza del sistema.
Nonostante i suoi vantaggi, la progettazione PCB Rogers presenta diverse sfide:
Gli ingegneri spesso adottano progetti ibridi per bilanciare prestazioni ed efficienza dei costi senza compromettere l'integrità del segnale.
La scelta del laminato Rogers corretto dipende dai requisiti dell'applicazione:
I fattori chiave di selezione includono la gamma di frequenza, la costante dielettrica, le condizioni termiche e i vincoli di budget.
D1: Cosa rende il PCB Rogers migliore dell'FR4?
R: Il PCB Rogers offre una minore perdita di segnale, una migliore stabilità dielettrica e prestazioni superiori alle alte frequenze rispetto a FR4.
Q2: Il PCB Rogers viene utilizzato solo nel settore aerospaziale?
R: No. È ampiamente utilizzato nelle telecomunicazioni, nei radar automobilistici e anche nei sistemi RF commerciali.
Q3: Perché il PCB Rogers è più costoso?
R: Il costo deriva dalla composizione avanzata dei materiali e dai requisiti di produzione specializzati.
Q4: Il PCB Rogers può essere miscelato con FR4?
R: Sì, gli stack-up ibridi vengono comunemente utilizzati per ottimizzare costi e prestazioni.
Q5: Quale gamma di frequenza può supportare il PCB Rogers?
R: A seconda del materiale, può supportare bande di frequenza da diversi GHz fino alle microonde.
La tecnologia PCB Rogers svolge un ruolo fondamentale nella moderna elettronica ad alta frequenza, consentendo una trasmissione del segnale stabile ed efficiente in ambienti difficili. Dalle reti 5G ai sistemi aerospaziali, i suoi vantaggi in termini di stabilità dielettrica e prestazioni a basse perdite lo rendono una pietra angolare della progettazione di circuiti avanzati.
Per ingegneri e team di approvvigionamento che cercano soluzioni PCB affidabili ad alta frequenza, la collaborazione con produttori esperti garantisce prestazioni e producibilità ottimali.HaynerPCB fornisce soluzioni personalizzate di fabbricazione PCB Rogers su misura per complesse applicazioni RF e microonde. Se stai pianificando il tuo prossimo progetto ad alte prestazioni,Haynercontattaciper discutere le vostre esigenze e ricevere supporto tecnico da parte di esperti.
