PCB multistratola tecnologia è diventata una pietra miliare nell'elettronica moderna, consentendo design compatti, maggiore integrità del segnale e prestazioni migliorate in settori quali le telecomunicazioni, l'automotive e i dispositivi medici. Questo articolo esplora il funzionamento dei PCB multistrato, i loro vantaggi strutturali, le specifiche chiave e il modo in cui le aziende possono affrontare sfide comuni quali costi, complessità e affidabilità. Sono incluse un'analisi dettagliata delle funzionalità, una guida pratica alla selezione e le domande frequenti per supportare un processo decisionale informato.

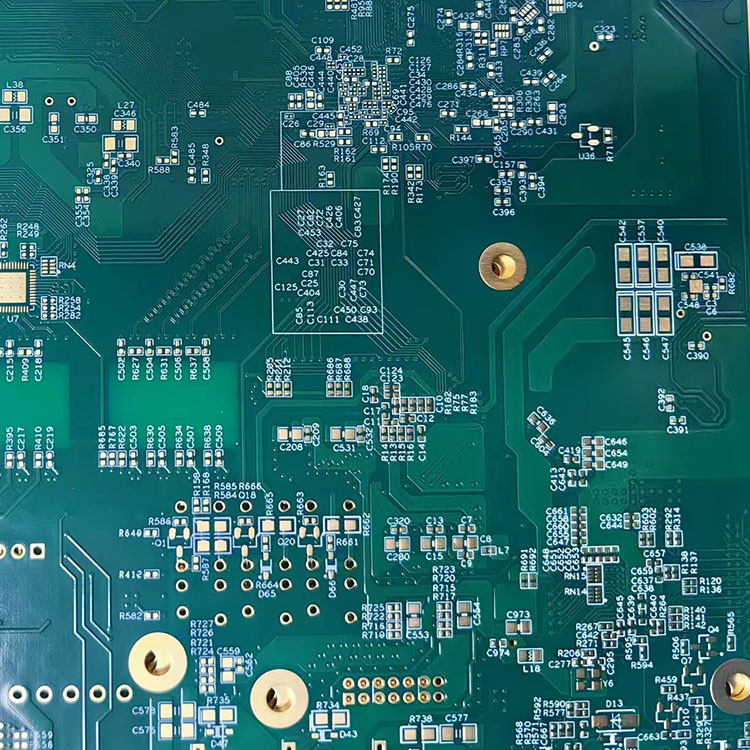

Un PCB multistrato si riferisce a un circuito stampato composto da tre o più strati di rame conduttivi separati da materiali isolanti. Rispetto ai PCB a strato singolo o doppio strato, i design multistrato consentono una maggiore densità del circuito, ridotte interferenze elettromagnetiche e un instradamento più efficiente.
Con il rapido progresso di prodotti elettronici come smartphone, sistemi di controllo industriale e apparecchiature di comunicazione ad alta velocità, la domanda di circuiti stampati compatti e ad alte prestazioni continua a crescere. I PCB multistrato soddisfano questi requisiti integrando più strati in un'unica struttura unificata.
Per le aziende che cercano una produzione affidabile e prestazioni costanti, le soluzioni fornite da Hayner si concentrano sull'ingegneria di precisione e su un rigoroso controllo di qualità per garantire prestazioni elettriche stabili.
La struttura fondamentale di un PCB multistrato è costituita da strati alternati di rame conduttivo e substrati isolanti. Questi strati vengono laminati insieme ad alta pressione e temperatura per formare un pannello solido.
Le connessioni elettriche tra gli strati vengono ottenute utilizzando vie, comprese vie a foro passante, vie cieche e vie interrate. Queste interconnessioni consentono ai segnali di viaggiare verticalmente attraverso gli strati, consentendo progettazioni di circuiti complessi senza aumentare le dimensioni della scheda.
I PCB multistrato offrono numerosi vantaggi tecnici e operativi che risolvono direttamente le preoccupazioni comuni dei clienti come limitazioni di spazio, qualità del segnale e affidabilità del sistema.
Questi vantaggi rendono i PCB multistrato essenziali per le applicazioni ad alta frequenza e ad alta velocità in cui la coerenza delle prestazioni è fondamentale.
| Parametro | Descrizione |
|---|---|
| Conteggio degli strati | Tipicamente varia da 4 a 20+ strati a seconda della complessità |
| Materiale | FR4, High TG, Rogers o altri substrati specializzati |
| Spessore del pannello | Intervallo standard da 0,4 mm a 3,2 mm |
| Spessore del rame | Da 0,5 once a 3 once |
| Tramite tipi | Fori passanti, ciechi, interrati |
| Finitura superficiale | HASL, ENIG, OSP, Argento ad immersione |
| Controllo dell'impedenza | Fondamentale per la trasmissione del segnale ad alta velocità |
Comprendere questi parametri è essenziale quando si valutano i fornitori o si specificano i requisiti per un progetto.
I PCB multistrato sono ampiamente utilizzati nei settori che richiedono precisione, durata e prestazioni elevate.
La versatilità dei PCB multistrato consente agli ingegneri di progettare sistemi avanzati mantenendo affidabilità ed efficienza.
Nonostante i loro vantaggi, i PCB multistrato presentano diverse sfide che i clienti spesso incontrano durante l’approvvigionamento e l’implementazione.
Le soluzioni includono l'ottimizzazione del numero di strati, la selezione di materiali appropriati e la collaborazione con produttori esperti come Hayner per garantire una produzione efficiente e un controllo della qualità.
La selezione del PCB multistrato appropriato implica la valutazione dei requisiti tecnici, degli scenari applicativi e delle capacità del fornitore.
Un processo di selezione strategica riduce i rischi e garantisce prestazioni ottimali nell'applicazione finale.
Per le specifiche dettagliate del prodotto, visitare:Pagina del prodotto PCB multistrato
Q1: Qual è il numero minimo di strati in un PCB multistrato?
Un PCB multistrato inizia tipicamente da 4 strati, poiché le schede a 3 strati vengono utilizzate raramente a causa dello squilibrio strutturale.
Q2: Perché i PCB multistrato sono più costosi?
Il costo è più elevato a causa dei complessi processi di laminazione, dei requisiti di allineamento preciso e dei materiali aggiuntivi.
Q3: In che modo il PCB multistrato migliora le prestazioni del segnale?
Incorporando piani di terra e di potenza dedicati, i PCB multistrato riducono le interferenze e mantengono stabile la trasmissione del segnale.
D4: I PCB multistrato sono adatti per applicazioni ad alta frequenza?
Sì, soprattutto quando si utilizzano materiali specializzati e progettazione a impedenza controllata.
La tecnologia PCB multistrato svolge un ruolo fondamentale nel consentire l'innovazione elettronica moderna. La sua capacità di supportare circuiti complessi, migliorare l'integrità del segnale e ridurre le dimensioni complessive del sistema lo rende una soluzione essenziale per applicazioni avanzate.
Comprendendo la progettazione strutturale, i parametri tecnici e le strategie di selezione, le aziende possono affrontare in modo efficace le sfide comuni e ottenere prestazioni affidabili.
